lunes, 26 de noviembre de 2018

Fallas Mecanicas Pantografos Laser Co2

Se acercan tiempos de arduo trabajo y comenzamos a notar algunas irregularidades en las geometrías de nuestros trabajos. Vibraciones indeseadas, grabados fantasma, cortes de encastre fuera de escuadra, pueden ser el puntapié inicial para descubrir algunos errores típicos en nuestros trabajos, que no podemos permitir trasladárselo a nuestros clientes.

Lo primero es determinar si el problema es del tipo mecánico o eléctrico/electrónico, para esto hay una serie de preguntas que son útiles cuando se trata de resolver por nuestros propios medios:
- ¿Es una máquina nueva o usada?
- ¿El problema es localizado o lo hace en todo el área de trabajo?
- ¿Se repite siempre o sucede de forma aleatoria?
- ¿Con la máquina apagada siente algún tipo de juego en el cabezal? ¿en alguno de los ejes o en ambos?
- ¿ El problema siempre se presenta igual o comienza a incrementar la intensidad de la falla?

Estas preguntas podrían orientarnos para saber donde se encuentra el problema siempre y cuando hagamos interpretaciones certeras al respecto.

Si una máquina es nueva y se mueve bien en todo sus recorridos pero a la hora de trabajar presenta algunos desfasajes, lo más probable es que se trate de un problema de configuración mas que del tipo mecánico.


Ahora si es una máquina que ya tiene su andar y comenzamos a notar un poco de desgaste es importante eliminar cualquier juego mecánico que pueda tener, para esto lo que hay que hacer es ajustar bien todos los prisioneros de las poleas o piñones que componen el pantógrafo.
















Para revisar si alguno de estos pernos se encuentra flojo lo que podemos hacer es trabar el piñón del motor con una mano y con la otra tratar de mover el cabezal en el sentido que trabaja dicho motor. De esta forma estaríamos probando los juegos existentes entre el motor inicial y el elemento que deseamos mover (cabezal). Esta falla también puede identificarse rápidamente cuando la máquina realiza involuntariamente un grabado "fantasma" o borroso.





Cuando un problema, por ejemplo de vibración, sucede en una zona especifica nos indica alguna irregularidad en ese sector de guías, dientes de correas y poleas que interactúan en esa zona, mientras que si el problema sucede de forma permanente o aleatoriamente en cualquier parte de la mesa nos indica un problema sobre los rodamientos que corren en las guías, así como también en los rodamientos de poleas o mismo en los tornillos que ajustan el cabezal al patín.



Entonces pasando en limpio lo que tenemos que hacer es comprobar que todas las partes que están involucradas en el movimiento de los ejes esten bien ajustadas, lubricadas y en buenas condiciones generales.



  • Ajustar Rodamientos o cambiarlos.
  • Ajustar Pernos de piñones y poleas.
  • Lubricar rodamientos de todo tipo.



  • Correas de transmisión y de ejes con alto correcto de dientes y ajustadas con la tensión justa. De esta manera evitamos pérdidas de paso en el trabajo, lo cual provoca uno de las fallas mecánicas mas comunes.



  • Sujeciones de Cabezal a eje apretadas.

Con estas precauciones ahora si podemos afrontar la exigente demanda del mercado!

jueves, 15 de noviembre de 2018

Limpieza de Encoder en motores Servo


Esporádicamente sucede que un eje de nuestra máquina no responde como es esperado, o se pierde en medio de un trabajo. Esta falla puede estar indicándonos un problema en la lectura de posición.
Una de las primeras señales de falla que nos puede mostrar es un fuerte sacudón en el eje al que esta asociado el motor en cuestión, a veces incluso puede llegar a golpear el cabezal contra alguno de los bordes. En otros casos la falla puede aparecer en el inicio, sin previo aviso, mostrando una leyenda con error del motor o sugiriéndonos que nos contactemos con nuestro distribuidor local.



Mediante este instructivo les daremos algunos consejos para encontrar simples fallas de movimiento que pueden ser muy fructíferos a la hora de trabajar.

  • Lo primero que podemos hacer es iniciar el equipo desde el modo de diagnóstico, en los casos que lo tenga, y buscar la opción de testeo de nuestro eje con problemas.
  • Una vez dentro, intentaremos mover el eje, los resultados posibles son 3:


  1. El eje se mueve pero la máquina no detecta posición.
  2. Que el eje se mueva y la máquina detecte posición.
  3. No se mueve el eje ni detectamos posición.
  • El caso que nosotros podremos solucionar es el 1. Para esto es necesario identificar el motor que presenta fallas. Luego de una inspección breve veremos una tapa plástica que cubre el extremo superior del motor, si la quitamos veremos un disco metálico ranurado que pasa por dentro de un sensor óptico. Este es el encoder.
  • Ahora debemos comprobar que el disco ranurado mencionado anteriormente se encuentre en buenas condiciones de limpieza y estado en gral, es decir, que no tenga ranuras cortadas o partes dobladas.
  • Ahora nos toca limpiar con un hisopo y alcohol tanto el disco metálico como el sensor por el que pasa, para este último recomendamos utilizar papel fotográfico de limpieza de lentes (para poder pasarlo por dentro de la ranura).
También podes ayudarte con un soplador de aire comprimido, pero hay que tener cuidado de que la presión de aire no sea muy alta y la linea este purgada ya que de lo contrario de podría dañar el disco ranurado de forma permanente.
Una vez acondicionado nuestro sensor óptico procedemos a ingresar nuevamente desde el modo de diagnostico para comprobar si hay lectura de posición en el eje.





lunes, 29 de octubre de 2018

Cambio de Agua de Refrigeracion Tubo Laser Co2

El recambio de agua de un tubo láser de Co2 asi como el del equipo de refrigeración de nuestra maquinaria podría entenderse como una tarea sencilla de realizar por cualquier persona, que entienda los conceptos básicos de una maquina de corte por láser; Sin embargo a la hora de arremangarse y ponernos a trabajar surgen algunas preguntas a las que no se encuentra rápidamente la respuesta.
¿Debo vaciar el agua de dentro del tubo ?, ¿como lo hago?, ¿esta tarea afecta a la alineación de la maquina?, ¿con que frecuencia debo hacerlo?, ¿como se si el agua esta mala?, ¿Cual es la temperatura optima a la que debe trabajar el tubo láser?, etc, etc.

Estas, como tantas otras son la preguntas que aparecen a la hora de trabajar y pensar en el mejor rendimiento de la maquina.
Lo primero que vamos hacer es identificar donde se encuentra el tapón de desagote de nuestro equipo de refrigeración (Chiller). Una vez localizado podemos optar por dos caminos:
-1. Desconectar el Chiller y llevarlo a un lugar con rejilla para vaciarlo.
-2. Elevar el equipo en altura y colocar un recipiente debajo donde botar el agua.
 En caso de desconectar el Chiller de la maquina van a ver que de las conexiones de agua del equipo laser va a comenzar a salir el agua restante que queda dentro del tubo laser. (colocar recipiente debajo para evitar derramar en el piso).
Ahora si eligieron elevar el Chiller, deben tener la precaución de dejarlo quieto un buen rato antes de volverlo a poner en marcha ya que los equipos de refrigeración (al igual que una heladera o aire acondicionado) poseen un gas internamente, que debe estabilizarse luego de ser inclinado, sacudido ó movido.

Una vez iniciado el proceso de vaciado de agua es necesario observar en que estado se encuentra el agua en cuestión, ya que esto nos dara la pauta sobre si se requiere vaciar el agua dentro del tubo o la podemos mezclar con la nueva carga. Si observamos agua con hongos o particulas de cualquier índole, asi como agua con un color no cristalino se recomienda cambiar el agua incluso del tubo. Para esto tendrá que desajustar las fijaciones del tubo láser, sacar la manguera de refrigeración de cualquiera de los extremos e inclinarlo en altura para el lado opuesto permitiendo que toda el agua salga por la manguera que se encuentra conectada.



Es importante tener en cuenta que si cuando vuelve apoyar el tubo en los soportes, queda en otra posición, necesitará revisar la alineación de la maquina, ya que si desde su origen (tubo láser) varía, aunque sea muy poco, el angulo con el que entra el láser al sistema óptico, posteriormente en su recorrido ira reflejando de manera distinta.
Ya con el Chiller vacío podemos aprovechar para hacer una inspección breve del equipo, estado de ventiladores (Coolers), filtros de aire, y configuración del refrigerador. Esta ultima deberá estar configurada en un rango de entre 18 y 24°C. En este punto es importante aclarar que no es lo mismo trabajar con el chiller en invierno con temperaturas inferiores a los 10°C, donde habrá que tener en cuenta que el agua no se congele dentro del tubo ya que esto podria quebrarlo, mas aun si se dispara en estas condiciones; Que trabajar con el chiller en verano con temperaturas por encima de los 30°C, donde la baja temperatura del agua podría generar condensaciones de agua en las mangueras de circulación, sobre todo en días de alta humedad. En este ultimo caso se puede subir la configuración de temperatura para que trabaje entre 22° y 28°C. Siempre es recomedable revisar alguna tabla de punto de condesación del aire en función de la temperatura y la humedad ambiente. Recomendamos configurarlo siempre 1 o 2 grados encima del punto de condensación (ver la tabla a continuación).



Ahora si, luego de inspeccionar estos aspectos y ya con todo conectado nuevamente podemos iniciar la carga de agua nueva. Es posible que se requiera un embudo para facilitar esta tarea (dependiendo del modelo de chiller).



Algunos Chillers tienen un indicador de nivel de agua en la parte posterior del equipo que nos puede ser de utilidad a la hora de llenarlo. En caso de no tenerlo llenarlo a tope sin que rebalse.
Una vez cargado de agua se puede poner en marcha el equipo de refrigeración, recomendamos observar el proceso de llenado de agua del tubo por primera vez para ver el sentido en el que ingresa y sale el agua, ya que este tiene un sentido de circulación y de conectarlo al revés podemos tener problemas de circulación, como inhabilitado el disparo ya que el presostato, en algunas ocasiones, no se activa al circular en sentido opuesto.



Una vez que el tubo láser se encuentra lleno de agua, es de vital importancia para su correcto funcionamiento observar minuciosamente si en su interior se observan burbujas, si es así habrá que comenzar a inclinar el tubo o rotarlo hasta que se liberen las burbujas. Incluso hasta desconectarlo y volver a llenarlo hasta que no queden burbujas. Esto es MUY importante ya que al trabajar con burbujas en su interior se puede producir un shock térmico que ocasione una fractura en el vidrio del tubo y automáticamente ese tubo no sirve más.
Ahora con el tubo lleno de agua circulando y sin burbujas en su interior estamos listos para poner en marcha nuestra maquina de corte Láser.
Recomendamos realizar esta tarea cada 30/60 días dependiendo del uso que se le de a la máquina y en que condiciones de limpieza trabaja el conjunto.




viernes, 21 de septiembre de 2018

Imagen perfecta



Cuatro simples pasos para cortar y grabar en acrílico marcos de foto.

Los marcos de foto siguen siendo artículos de reconocimiento populares para hacer regalos en una larga variedad de ocasiones. Por ejemplo, estos hacen a una grandiosa presentación en el caso del regalo a un entrenador deportivo con una frase memorable y la foto del equipo. O bien sirven para una agradable plaqueta de reconocimiento a un jefe o jefa, con una foto del homenajeado, en un evento especial. O también pueden ser usados para agradecer con un simple premio a los mejores clientes minoristas, agasajo que sabrá lucirse.



La creación de un adecuado marco de foto en el grabado es una tarea sencilla. Acá van cuatro pasos para producir estos artículos de acrílico.






Paso 1:

Poner la lámina de acrílico en la mesa de trabajo. Usar la herramienta de auto foco para ajustar la altura del foco.


Paso 2:

Importar la imagen al software de diseño y hacer un marco que destaque su contenido.








Paso 3:

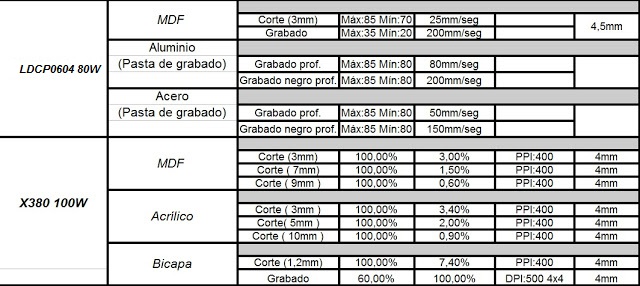

Configurar los parámetros de corte y grabado. Cargar la velocidad de corte y la potencia. Para el corte, la velocidad debe estar a 5% y la potencia al 100%; para el grabado, configurar la velocidad en 80% y la potencia en 30%.


Paso 4:

Dar comienzo al sistema. El láser va a cortar y grabar el acrílico, y el resultado será un maravilloso marco de foto para resaltar la imagen.







Fuente: A&E Magazine – Febrero 2007; págs. 58-60



miércoles, 19 de septiembre de 2018

Acerca de los archivos para cortar y grabar con láser



El formato de los archivos que vamos a utilizar para cortar y/o grabar con láser nuestros diseños es lo primero que tenemos que tener en cuenta. Estos deben prepararse en formato vectorial, por lo que se recomiendan CorelDraw, Autocad, Ilustrator, etc. para el trabajo y la edición de archivos.

En el programa se visualizará el diseño en tamaño real, por lo tanto la escala del dibujo es 1:1. Sin embargo, la máquina de corte y grabado láser toma las medidas en milímetros, entonces el operador deberá también tomar como unidad básica el milímetro. Un cuadrado de 10cm x 10cm será de 100 x 100 en el programa. Se recomienda poner una cota de referencia para a su vez tomar nota si la medida es la correcta.

Para la elaboración del dibujo, hace falta eliminar todo lo que no tenga que ver con el diseño, en Autocad incluso los dibujos que se encuentren en la ventana layout (paperspace). El diseño debe caber dentro de la medida útil de su máquina, o bien de la medida del material que se pretende usar restándole 10 mm desde las orillas (optativo). Es importante optimizar el material, entonces si tenemos estipulado hacer varios cortes en una misma pieza, estos ya deben estar diagramados en el archivo. Cabe destacar que dependiendo del material, la separación mínima entre figuras es de 0,1mm. ó mayor de acuerdo a la geometría de las piezas y el grosor del material a cortar. Los dibujos deben crearse sin relleno, en polilínea, de manera que se excluyan las líneas superpuestas, es importante evitarlas en el diseño. Por ejemplo, queremos cortar dos cuadrados uno al lado del otro porque así se optimiza el material, de modo que comparten un lado. Este lado entonces debe tener una sola línea. En caso contrario, el láser repetirá el corte en vano y además puede llegar a estropear la pieza. Ahora bien, las líneas de corte de la figura deben ser cerradas, para que sea un corte total y pueda desprenderse posteriormente del material, a menos que se este produciendo un troquelado, en ese caso pueden haber micro puentes dentro de la figura para evitar un desprendimiento total de la plantilla al efectuar los cortes.





Debemos saber reconocer entre las líneas de corte y las de grabado. Hace falta que las líneas de corte tengan un espesor “muy finas”, tanto en CorelDraw como en Autocad, recomendamos dejar por defecto esta configuración. En Autocad, el caso de una línea de 2mm, la máquina láser va a tomar el eje de la línea sin tener en cuenta el espesor, ya que al cortar el espesor del láser es de 0,1mm (prácticamente nada) puede variar según el espesor del material. Como se puede observar son varias las variables a tener en cuenta para este tipo de trabajos, por esto es importante establecer convenciones de trabajo. Podemos configurar que la línea de corte sea roja. Entonces si también se quiere grabar usaremos otro color para dicha línea, o varios más si también se tienen en cuenta las distintas intensidades del grabado. Para el grabado rasterizado (barrido), debemos trabajar con una polilínea cerrada que llevará el color acorde a la configuración de grabado que deseemos. Por el contrario, si solo se quiere grabar líneas (marcado), no es necesario que sea una polilínea cerrada.

Si se busca trabajar con textos, recomendamos diseñar en CorelDraw ú otro programa de diseño gráfico. Si utilizamos más de una PC, es recomendable convertir el texto a curvas, recordar traer el archivo con el texto sin convertir a curvas por si es necesario modificar y también para saber los datos de tamaño de letra, tipografía, etc…




El tamaño máximo que admite la máquina para el corte o grabado sera de apenas 5 mm menor al area de trabajo de la maquina, ya que en algunas ocasiones se pueden activar los sensores de limite de carrera al acercarnos demasiado al borde. En cuanto a los espesores dependerá principalmente de que potencia tengas en tu máquina. Por ejemplo con 80W de Co2 ( tubo de vidrio refrigerado por agua ) podrás cortar hasta 12 mm, obviamente a una velocidad baja. Por lo que será de vital importancia definir que espesor de material necesitamos, ya que esto influye directamente en los tiempos y costos de trabajo. También es importante la optimización del material, para lo que recomendamos que se revise bien el archivo antes de enviar para asegurarse que esta aprovechando al máximo el tamaño del material. Es importante destacar que primero debe saber sobre qué material vamos a trabajar y averiguar en qué medidas se vende y por último acondicionar los diseños. Estas decisiones resultan fundamentales para el proyecto.




Para grabar un archivo de imagen, primero la imagen debe estar en archivo digital y debe tener la mayor calidad al 100% de su tamaño. Luego hay vectorizar la imagen y asegurarse de borrar las imperfecciones mínimas como consecuencia consecuencia del proceso. Para empezar recomiendo buscar imágenes de trazos simples, colores sólidos y enteros, sin muchos degradados. En CorelDraw se hace de forma muy sencilla, hace falta importar la imagen al programa (ya sea un .jpg, .gift, .png, etc…) para convertir los píxeles a vectores. Una vez seleccionada la imagen, automáticamente aparece la opción “Vectorizar mapa de bits”.

Luego de realizar este proceso se encontrará con un gráfico completamente editable y con un contorno definido por vectores, con un tamaño y posición dentro de un plano, lo que le permite a la maquina seguir esta linea para cortarla, marcarla o simplemente grabarla.
